درجات المواد ومعايير API/ASTM/ISO وعمليات فحص الجودة لأدوات التثبيت في مصفاة كابالي في أوغندا.

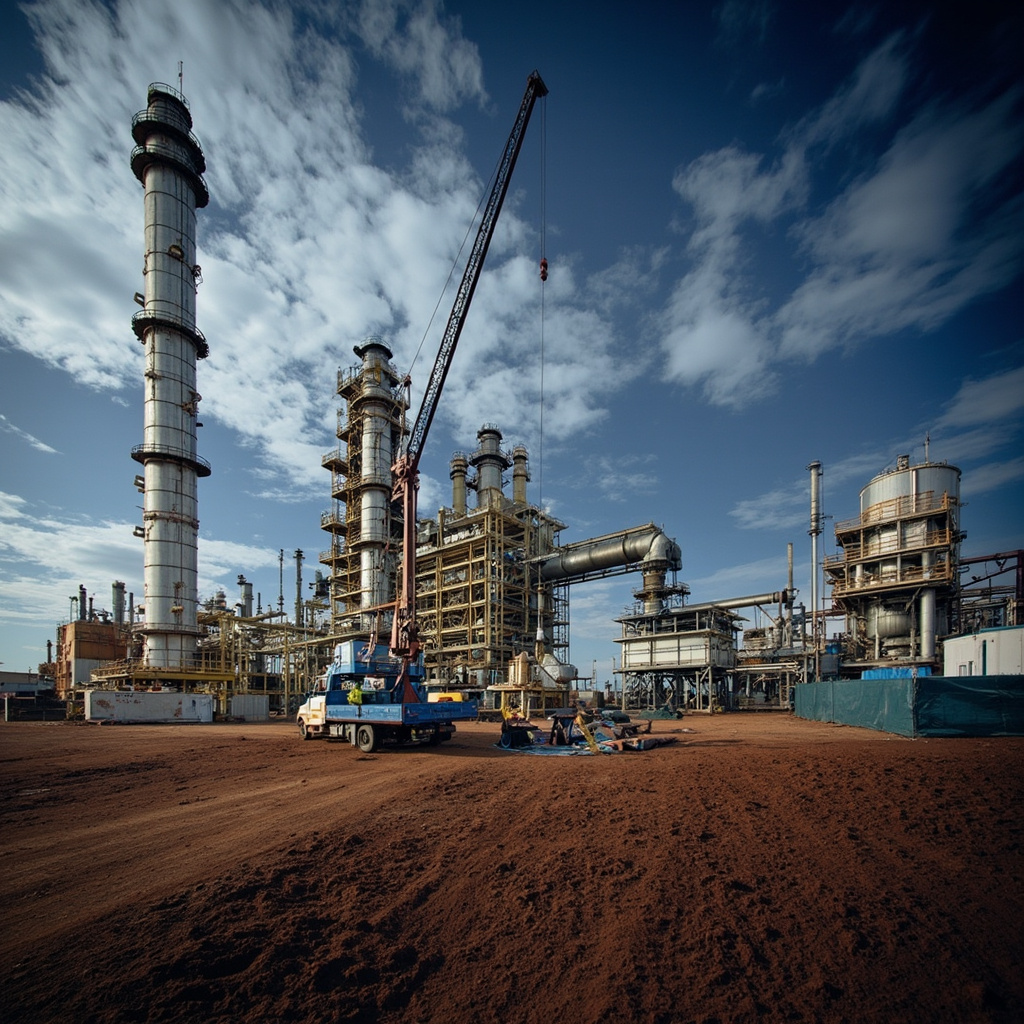

نظرة عامة على متطلبات مثبتات مصفاة النفط الأوغندية
تمثل مصفاة النفط الأوغندية واحدة من أكبر الاستثمارات الصناعية في قطاع النفط والغاز في البلاد. على عكس مشاريع البناء العادية، تعمل مرافق المصافي بشكل مستمر تحت ظروف ميكانيكية وكيميائية صارمة حيث يمكن أن يؤدي فشل مثبت واحد إلى إغلاق المعدات أو حوادث بيئية أو مخاطر على سلامة الأفراد.
تشمل التطبيقات الحرجة:
روابط الفولاذ الهيكلي
تجميع الأوعية المضغوطة
وصلات أطراف الأنابيب
تركيب المبادلات الحرارية
بناء خزانات التخزين
دعامات الأنابيب
تثبيت المعدات الكهربائية
أساسات المعدات الميكانيكية
يتطلب كل تطبيق خصائص ميكانيكية مختلفة ومقاومة للتآكل.
تشكل معايير API العمود الفقري لهندسة المصافي لأنها تحدد الممارسات المقبولة لمنشآت تكرير النفط.[2] تحدد معايير ASTM التركيب الكيميائي والخصائص الميكانيكية، بينما تحكم معايير ISO أنظمة إدارة الجودة وطرق الاختبار واتساق التصنيع.[3][5]
يتطلب مكتب معايير أوغندا الوطني (UNBS) أن تمتثل المنتجات الصناعية المستوردة للمتطلبات الوطنية المطابقة قبل دخول مشاريع البنية التحتية الرئيسية.[4] لذلك يجب على فرق المشتريات التحقق ليس فقط من مواصفات المنتج ولكن أيضًا من الوثائق بما في ذلك:
شهادات اختبار المصنع (MTC 3.1)
قابلية تتبع رقم الدفعة
تقارير التركيب الكيميائي
تقارير الاختبارات الميكانيكية
تقارير فحص الأبعاد
سجلات فحص الطلاء
يطرح موقع مشروع المصفاة في كابالي، منطقة هويما اعتبارات لوجستية. تصل المثبتات الصناعية المستوردة بشكل عام عبر ميناء مومباسا (كينيا) أو ميناء دار السلام (تنزانيا) قبل النقل البري إلى غرب أوغندا. يجب على المشترين مراعاة جداول النقل البري وتخليص الجمارك والتغليف القادر على منع التآكل أثناء النقل الممتد.
من منظور المشتريات، فإن اختيار الشركات المصنعة المؤهلة في وقت مبكر يقلل من تأخيرات المشروع. غالبًا ما تسبب أوجه النقص في الوثائق دورات موافقة أطول من التصنيع نفسه. يفهم الموردون ذوو الخبرة في مشاريع EPC للمصفاة بشكل عام نقاط الاحتفاظ بالتفتيش واختبارات الطرف الثالث بحضور واختبارات الوثائق المتوقعة من المقاولين الهندسيين الدوليين.
مواصفات درجات المواد للمثبتات في مصفاة أوغندا
يؤثر اختيار المواد مباشرة على موثوقية المصفاة.
للتطبيقات الهيكلية المعرضة بشكل أساسي للظروف الجوية، يظل الفولاذ الكربوني الخيار الأكثر اقتصادا. تشمل درجات مواد ASTM الشائعة:
ASTM A307
ASTM A325 (هيكلي)
ASTM A490 (هيكلي عالي القوة)
توفر هذه مثالية الأداء الهيكلي حيث تظل درجات حرارة التشغيل معتدلة.[3]
ومع ذلك، فإن وحدات عملية المصفاة تعرض المثبتات للهيدروكربونات ومركبات الكبريت والبخار والاهتزاز والدورة الحرارية. لذلك يصبح الفولاذ السبائكي ضروريًا في المعدات الحاملة للضغط.
تشمل المثبتات السبائكية الشائعة للمصفاة:
ASTM A193 الدرجة B7
ASTM A193 الدرجة B16
ASTM A320 L7 (خدمة درجات الحرارة المنخفضة)
ASTM A194 الدرجة 2H صواميل سداسية ثقيلة
توفر هذه المجموعات قوة شد عالية مع الحفاظ على السلامة الميكانيكية تحت درجات الحرارة المرتفعة.
للبيئات，高度腐蚀性环境 становится предпочтительным выбором. وتشمل درجات الفولاذ المقاوم للصدأ النموذجية للمصفاة:
ASTM F593 النوع 304
ASTM F593 النوع 316
ASTM A193 B8
ASTM A193 B8M
توفر الدرجة 316 مقاومة أفضل بكثير للكلوريد من الدرجة 304 بسبب محتواها من الموليبدينوم، مما يجعلها مناسبة للبيئات الرطبة ومعالجة في الهواء الطلق.
لا ينبغي أن يعتمد اختيار المواد بمفردها على القوة.
على سبيل المثال:
قد يمتلك الفولاذ الكربوني سعة شد كافية لكنه يتآكل بسرعة إذا تلفت الطلاءات الواقية.
يوفر الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل لكنه يكلف بشكل عام أكثر بكثير.
يوفر الفولاذ السبائكي قوة استثنائية لكنه يتطلب طلاءات وصيانة مناسبة.
يجب على مديري المشتريات تقييم:
درجة حرارة التشغيل
التعرض الكيميائي
تصنيف الضغط
إمكانية الوصول للصيانة
عمر الخدمة المتوقع
تكلفة الاستبدال
فترات الفحص
تتميز مناخ أوغندا الاستوائي برطوبة عالية نسبيًا طوال معظم العام، مما يزيد من مخاطر التآكل الجوي لمكونات الفولاذ المعرضة.[1] لذلك تقلل الطلاءات الواقية والاختيار الصحيح للمواد تكاليف صيانة دورة الحياة بشكل كبير.
قابلية تتبع المواد مهمة بنفس القدر. يجب أن تظل كل دفعة إنتاج قابلة للتتبع إلى أرقام دفعة المواد الخام، مما يضمن الامتثال أثناء عمليات التدقيق من المالك والتفتيش من طرف ثالث.
معايير API والمعايير الدولية للامتثال لمثبتات المصفاة
يبدأ الامتثال بفهم المعايير التي تحكم كل تطبيق.
تحدد ممارسات API الموصى بها التوقعات الهندسية لمنشآت النفط، بينما تحدد معايير ASTM أداء المواد وتوفر معايير ISO ضمان جودة التصنيع.[2][3][5]
تشمل مراجع الوثائق النموذجية للمصفاة:
API
متطلبات تصميم المنشآت النفطية
متطلبات الفحص
توصيات المعدات المضغوطة
ASTM
ASTM A193
ASTM A194
ASTM A307
ASTM A325
ASTM A490
ASTM F593
ASTM F594
تحدد هذه المعايير:
التركيب الكيميائي
قوة الخضوع
قوة الشد
الصلابة
المعالجة الحرارية
تفاوتات التصنيع
تشمل معايير ISO عادةً:
ISO 9001 إدارة الجودة
المعايير dimensional
إجراءات الاختبار
ضوابط التصنيع
لا يضمنشهادة ISO وحدها ملاءمة المصفاة، لكنها تُظهر أنظمة تصنيع خاضعة للرقابة تحسن اتساق المنتج.[5]
يverify مكتب معايير أوغندا الوطني أيضًا المنتجات الصناعية المستوردة التي تدخل سوق أوغندا.[4] يجب على فرق المشتريات التأكد من معرفة المورد بإجراءات المطابقة المحلية قبل الشحن.
تشارك agencies تفتيش сторонthird بشكل متكرر أثناء procurement المصفاة. تشمل أنشطة الفحص الشائعة:
الفحص البصري
التحقق من الأبعاد
اختبار الشد
اختبار الصلابة
فحص الجسيمات المغناطيسية
الاختبار بالموجات فوق الصوتية عند الحاجة
قياس سمك الطلاء
تحديد المواد الإيجابية (PMI)
أصبح PMI مهمًا بشكل متزايد لأن دفعات المواد المختلطة يمكن أن تسبب فشلًا كارثيًا إذا دخلت سبائك خاطئة في الخدمة عالية الحرارة.
غالبًا ما تحتوي حزم الوثائق على:
شهادات EN 10204 3.1
تقارير الفحص
شهادات المعايرة
شهادات الطلاء
قوائم التعبئة
مصفوفات قابلية التتبع
يجب على المشترين تحديد متطلبات الوثائق أثناء quotation بدلاً من after التصنيع، مما يقلل من تأخيرات الموافقة ويتجنب إعادة العمل المكلفة.
متطلبات المثبتات عالية الضغط ودرجة الحرارة العالية
تعمل وحدات عملية المصفاة بانتظام تحت ظروف تتجاوز تلك الموجودة في المباني الصناعية التقليدية.
تشمل التطبيقات:
أنظمة البخار
تجميعات الفرن
الأوعية المضغوطة
معدات المفاعل
أنابيب الضغط العالي
المبادلات الحرارية
في ظل هذه الظروف، يصبح الإحماء المسبق للمسامير ضروريًا.
يمنع الإحماء المسبق الصحيح تسرب الشفة أثناء التمدد الحراري مع الحفاظ على ضغط الحشية.
يظل ASTM A193 الدرجة B7 أحد المواد المفضلة في الصناعة لأنه يجمع بين قوة الشد العالية والأداء الممتاز في درجات الحرارة العالية.[3]
ومع ذلك، يعتمد اختيار المواد على ظروف التشغيل وليس مجرد اختيار أقوى مثبت متاح.
لدرجات الحرارة المرتفعة، يقوم المهندسون بتقييم:
الاحتفاظ بقوة الخضوع
مقاومة الزحف
خصائص الاسترخاء
توافق التمدد الحراري
أداء التعب
قد يؤدي الاختيار غير الصحيح للمواد إلى:
استرخاء المسامير
تسرب الحشية
تشقق التعب
انفصال الوصلات
إغلاق المعدات
تتطلب وصلات الشفاه عالية الضغط أيضًا صواميل متوافقة.
الصواميل ASTM A194 الدرجة 2H مقرونة بشكل شائع مع قضبان A193 B7 لأن كلا المادتين توفران أداء ميكانيكي متوافقًا.
يجب على مديري المشتريات طلب:
شهادات الاختبار الميكانيكي
سجلات المعالجة الحرارية
تقارير فحص الخيوط
تقارير الصلابة
اختبار التأثير عند تحديده
يؤثر تشحيم المثبتات أيضًا على دقة الإحماء المسبق.
يقلل التشحيم المنظم من تباين الاحتكاك، مما يحسن اتساق شد المسامير أثناء التثبيت.
تحدد إجراءات التثبيت غالبًا قيم عزم دوران معايرة أو شد هيدروليكي بدلاً من الاعتماد على حكم المشغل.
على الرغم من أن الطلاءات المجلفنة تعمل بشكل جيد في الهواء الطلق، إلا أنها غير مناسبة بشكل عام لبعض التطبيقات عالية الحرارة لأن تدهور الطلاء يمكن أن يحدث عند درجات الحرارة المرتفعة. لذلك يجب اختيار أنظمة حماية بديلة وفقًا للمواصفات الهندسية وليس التكلفة وحدها.
التنسيق المبكر بين مقاول EPC و agency التفتيش والشركة المصنعة يقلل من مشاكل التثبيت في الموقع ويقلل من مخاطر الجدول الزمني أثناء الإكمال الميكانيكي.
احتياجات مقاومة التآكل لمثبتات مصفاة أوغندا
يمثل التآكل أحد الأسباب الرئيسية لإنفاق صيانة المصفاة.
تواجه المثبتات:
هطول الأمطار
الرطوبة
بخار الهيدروكربونات
مركبات الكبريت
مواد التنظيف الكيميائية
تلوث الملح أثناء النقل
المواد الكيميائية العملية
يزيد مناخ أوغندا الاستوائي من إمكانية التآكل الجوي، خاصةً للمنشآت الخارجية.[1]
توجد عدة خيارات حماية.
الزنك بالغمس الساخن (HDG)
المزايا:
طلاء زنك سميك
عمر خدمة طويل في الهواء الطلق
حماية هيكلية ممتازة
تكاليف صيانة أقل
العيوب:
تؤثر سماكة الطلاء الأكبر على تفاوتات الخيوط
غير مناسبة لبعض التطبيقات عالية الحرارة
الطلاء بالزنك الكهربائي
المزايا:
مظهر أملس
تكلفة أولية أقل
دقة dimensional جيدة
العيوب:
طلاء أرق بكثير
عمر تآكل أقصر
أقل ملاءمة للبيئات القاسية للمصفاة في الهواء الطلق
للفولاذ الهيكلي الخارجي، يوفر HDG بشكل عام قيمة أفضل على المدى الطويل رغم التكلفة الأولية الأعلى لأن فترات الصيانة تصبح أطول بشكل ملحوظ.
للمثبتات من الفولاذ المقاوم للصدأ، يعزز passivation مقاومة التآكل عن طريق تقوية طبقة أكسيد الكروم الواقية.
تشمل تدابير الحماية الإضافية:
طلاءات PTFE
طلاءات رقائق الزنك
طلاءات Xylan
أنظمة الفلوروبوليمر المتخصصة
يعتمد الاختيار على التوافق الكيميائي وحدود درجة الحرارة وفلسفة الصيانة.
يجب على فرق المشتريات التحقق من جودة الطلاء من خلال:
قياس سمك الطلاء
اختبار الالتصاق
اختبار رذاذ الملح عند التحديد
الفحص البصري
التحقق من ملاءمة الخيوط
يؤثر التغليف أيضًا على أداء التآكل.
يساعد التغليف المقاوم للرطوبة للتصدير مع المجففات والحاويات المغلقة والزيوت الواقية حيث ينطبق وأرقام الدفعة المحددة بوضوح في الحفاظ على جودة المنتج أثناء الشحن البحري والنقل البري إلى أوغندا.
إمدادات B2B وفحوصات الجودة لمثبتات مصفاة أوغندا
يتجاوز تأهيل الموردين قدرة التصنيع.
يقيم مقاولو EPC للمصفاة الموردين بناءً على:
خبرة التصنيع
أنظمة الجودة المعتمدة من ISO
إجراءات قابلية التتبع
مراجع مشاريع المصفاة
قدرة الفحص
وثائق التصدير
أداء التسليم
يبدأ ضبط الجودة عادةً قبل دخول المواد الخام الإنتاج.
يverify عمليات الفحص الواردة:
التركيب الكيميائي
شهادة المواد
تحديد رقم الدفعة
تراقب عمليات فحص الإنتاج:
الحدادة
المعالجة الحرارية
درفلة الخيوط
تشطيب السطح
تفاوتات الأبعاد
تشمل عمليات الفحص النهائية بشكل شائع:
اختبار الشد
اختبار الصلابة
فحص الطلاء
التحقق من عيار الخيط
الفحص البصري
فحص التغليف
غالبًا ما تشهد منظمات الفحص من الطرف الثالث الإنتاج قبل الشحن.
يجب أن تتضمن حزم الوثائق:
شهادات EN 10204 3.1
قوائم التعبئة
شهادة المطابقة
تقارير الطلاء
تقارير الاختبار الميكانيكي
سجلات فحص الأبعاد
وثائق قابلية التتبع
يجب أن يمنع التغليف السائب الضرر طوال النقل من الصين إلى شرق أفريقيا.
تشمل الممارسات الموصى بها:
صناديق خشب رقائقي ثقيلة
أكياس حاجز الرطوبة
التغليف بالتفريغ حيث يلزم
مواد مانعة للصدأ
التحميل على منصات نقالة
تسمية واضحة للدفعة
تتبع رمز QR
يجب أن考虑 التخطيط اللوجستي التوجيه عبر ميناء مومباسا أو ميناء دار السلام ومتطلبات تخليص الجمارك والنقل البري إلى هويما وجداول التسليم المشروع منسقة مع معالم البناء لـ EPC.
من منظور المشتري، نادرًا ما يمثل أقل سعر للوحدة أقل تكلفة للمشروع. غالبًا ما تتطلب المثبتات التي تفتقر إلى شهادة كاملة أو قابلية تتبع استبدالاً أو فحصًا مكثفًا، مما يؤدي إلى تأخيرات في الجدول الزمني تتجاوز بكثير أي وفورات أولية في المشتريات.
لذلك reduce الشراكات طويلة الأمد مع الشركات المصنعة للمثبتات ذات الخبرة في المصفاة مخاطر المشروع من خلال ضمان الامتثال للمواصفات واكتمال الوثائق وأداء التسليم الموثوق.
الأسئلة الشائعة
ما هي المواصفات القياسية المطلوبة لمسامير التثبيت في مصافي تكرير النفط الأوغندية؟\n\nيجب أن تتوافق المسامير مع معايير API 6A وASTM A193 Grade B7 للمسامير عالية القوة. كما يجب استيفاء متطلبات ISO 9001 لنظام إدارة الجودة. تُصنف أختام الحلقات المسطحة وفق المواصفات BX-series في معيار API 6A.\n\nهل هناك متطلبات خاصة للتعامل مع غاز كبريتيد الهيدروجين H2S؟\n\nنعم، نظراً لوجود تركيزات عالية من غاز H2S في حقول النفط الأوغندية، يجب استخدام مسامير مصنوعة من سبائك مقاومة للتآكل. درجة A193 B7 غير مناسبة بحد ذاتها ويجب تحديدها مع طلاء أو بطانة مناسبة. يجب إجراء اختبارات مقاومة التآكل Stress Corrosion Cracking وفق معايير ASTM G36.\n\nما هي درجة حرارة التشغيل المسموح بها؟\n\nتتراوح درجات حرارة التشغيل النموذجية بين 30 درجة مئوية و200 درجة مئوية. يجب التحقق من أن مواد التثبيت تحتفظ بخواصها الميكانيكية ضمن هذا النطاق. مسامير Grade B7 مناسبة لدرجات حرارة تصل إلى 450 درجة مئوية كحد أقصى مع مراعاة تقليل قيم الإجهاد المسموح به.\n\nما هو رمز النظام المنسق HS المستخدم للاستيراد؟\n\nرمز HS للمسامير والتثبيتات الصناعية هو 7318. قد تختلف الرموز الفرعية حسب نوع وحجم المسمار. يجب مراجعة سلطات الجمارك الأوغندية للحصول على التفاصيل المحددة.\n\nما هي اختبارات الجودة المطلوبة قبل التوريد؟\n\nتشمل الاختبارات المطلوبة: فحص التركيب الكيميائي وفق [1]، واختبارات الشد والصلابة وفق [2]، واختبار الصدمات وفق [3]. يجب توثيق جميع النتائج في تقارير فحص معتمدة.\n\nهل هناك متطلبات خاصة للتركيب في البيئات البحرية؟\n\nنعم، المناطق الساحلية الأوغندية تتطلب طلاءً مقاوماً للملوحة والتآكل. يُنصح باستخدام طلاء الإيبوكسي أو الجلفنة الساخنة. يجب أن تتوافق المواصفات مع معايير ISO 12944 للحماية من التآكل.
What are the core fastener standards for Uganda oil refinery projects?
cts? Uganda oil refinery fastener requirements primarily reference API engineering practices, ASTM material standards, ISO quality management systems, and applicable Uganda National Bureau of Standards conformity requirements. Together, these standards ensure fasteners can safely perform in high-pressure, high-temperature refinery environments while meeting documentation and traceability expectations.[2][3][4][5] Which fastener materials suit Uganda's refinery environment? Refinery applications commonly use graded carbon steel for structural work, alloy steel such as ASTM A193 B7 for pressure systems, and stainless steel grades including 304 and 316 where corrosion resistance is critical. Protective coatings are selected according to operating temperature, humidity, and chemical exposure.[1][3]
Which fastener materials suit Uganda’s refinery environment?
Stainless steel, alloy steel and graded carbon steel fasteners are required, with corrosion-resistant coatings for Uganda’s humid tropical operating conditions.
Do Uganda refinery fasteners need third-party certification?
ion? Yes. Major refinery EPC contractors typically require ISO-certified manufacturing systems, ASTM-compliant material certification, API-aligned engineering documentation, EN 10204 3.1 material certificates, and third-party inspection reports where specified to satisfy project quality requirements.[2][3][5] What coating specifications apply to Uganda refinery fasteners? Hot-dip galvanizing is widely preferred for outdoor structural applications because of its superior corrosion protection compared with electro zinc plating. Stainless steel fasteners generally require passivation, while specialized fluoropolymer or zinc-flake coatings may be specified for aggressive refinery process environments.[3][5]
What coating specs apply to Uganda refinery fasteners?
Hot-dip galvanization and passivation coatings are mandatory to resist humidity, chemical corrosion and outdoor refinery environmental wear.
Can B2B manufacturers supply bulk refinery fasteners to Uganda?
nda? Yes. Experienced B2B manufacturers can provide bulk refinery fasteners with complete quality documentation, material traceability, third-party inspection support, export-grade packaging, and logistics coordination through East African ports for delivery to the Uganda Oil Refinery project.[1][4][6]
